Os Modelos Conceituais da Área (MCA) ou Modelos Conceituais do Site (CSM) são roteiros consolidados de entendimento de um site que ajudam a compreender se o processo de investigação ambiental estaria robusto e representativo o suficiente. Isto posto, MCA não se limitam às investigações de intrusão de vapores, mas têm recebido mais atenção nos documentos guias e orientadores devido à complexidade de consolidar os modelos para as rotas de intrusão de vapores.
Como descrito na orientação CSM de Nova Jersey, “O objetivo de um modelo conceitual de site é fornecer uma descrição das características relevantes do local e das condições de superfície e subsuperficial para entender a extensão dos contaminantes identificados de preocupação e o risco que eles representam para os receptores.” Existem três partes principais para o CSM:
- Fontes – quais produtos químicos e quanto
- Caminhos preferenciais de migração dos contaminantes
- Receptores
Em outras palavras, de onde os produtos químicos estão vindo, para onde estão indo, e como chegam lá.
O MCA é geralmente retratado em figuras e texto, e pode incorporar seções transversais, mapas, gráficos de fluxo, texto, tabelas e outras informações. Como um MCA foi projetado principalmente para ajudar a preencher lacunas de dados, existem duas características importantes de um MCA. Em primeiro lugar, a construção de um MCA é um processo reiterativo. À medida que novas informações são adquiridas no curso da investigação, o MCA deve ser atualizado. Em segundo lugar, um MCA adequado deve identificar onde existem lacunas de dados ou incertezas. Isso ajuda a orientar a coleta de dados, e torna menos provável que você chegue ao final de um projeto antes de perceber que algo está faltando.

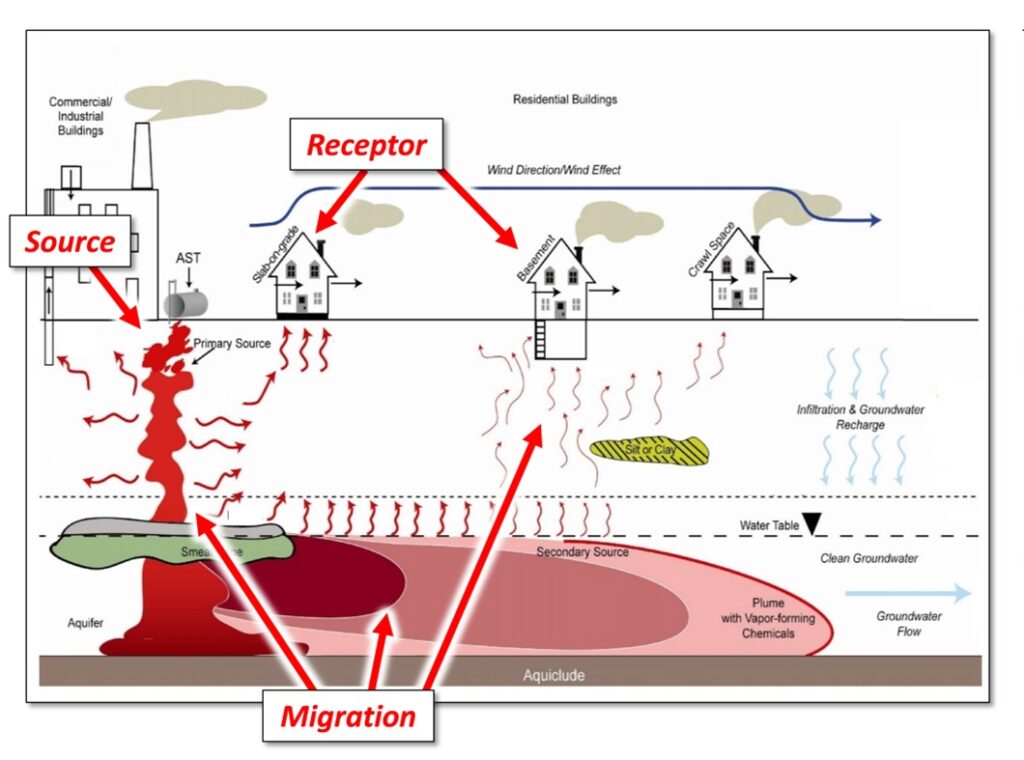

O CSM genérico para VI abaixo é orientado do Guia de VI da EPA. Muitos detalhes foram removidos, para se ter em mente a fonte, migração e receptor. A causa do problema foi um tanque de armazenamento acima do solo (AST) que vazou ou foi sobrecarregado. A fonte primária de vapor é o solo contaminado sob o AST. A contaminação migra lateralmente da fonte por múltiplos caminhos, incluindo o movimento do vapor diretamente da fonte, fluxo lateral de produtos químicos líquidos, especialmente quando atingem o cano de água e produtos químicos dissolvidos em águas subterrâneas. Embora possamos considerá-los insolúveis, muitos dos solventes clorados, incluindo tetracloroeteno (perc, PCE), tricloroeteno (TCE) e tricloroetano (TCA), e os componentes combustíveis benzeno, tolueno, etilbenzeno e xileno (BTEX), são solúveis o suficiente para migrar em águas subterrâneas, resultando em VI a uma milha ou mais da fonte primária. A água subterrânea é uma fonte secundária, da qual os vapores migram para os edifícios, onde são inalados pelos receptores.
No entanto, como você notará no CSM genérico da EPA (acima), nenhum dos edifícios habitados está conectado a esgotos sanitários, linhas de água, etc. Proeminente seria um impacto que essas vias preferenciais teriam na VI. Após anos de avaliação de VI, finalmente estamos entendendo o quanto essas vias preferenciais, especialmente as linhas de esgoto sanitário, podem influenciar a migração de vapor. Discutiremos a fonte, as vias de migração e os receptores com mais detalhes na próxima edição do Focus on the Environment.
